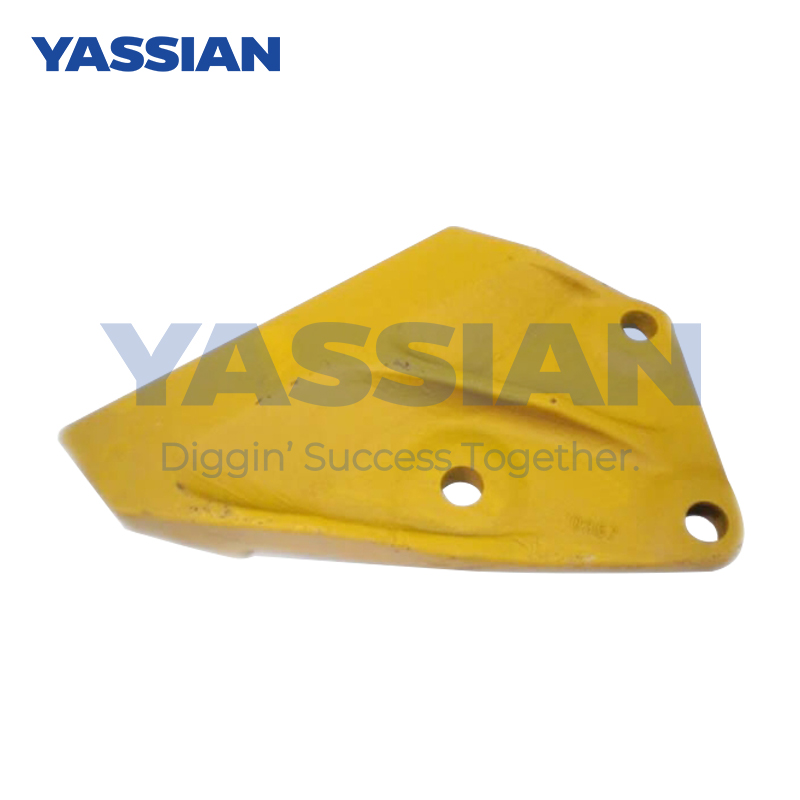

7Y0357 قاطع جانبي لاختراق دلو CAT

7Y0357 قاطع جانبي لاختراق دلو CAT

تعريف الملعب لسلاسل آلات البناء

التعريف الأساسي والنقاط الرئيسية الفنية لسلاسل آلات البناء هي كما يلي:

تعريف الملعب السلسلة هو ‌

يشير ملعب السلسلة إلى المسافة بين نقاط الأوسط من نفس الجانبي من بوستين من بكرتين متجاورتين في الحالة المتوترة ‌ (الوحدة: ملليمتر /مم). هذه المعلمة هي المعيار الأساسي لتصميم السلسلة ، مما يؤثر بشكل مباشر على مطابقة الإرسال ، وسعة الحمل وعمر الخدمة.

أهمية الهندسة للملعب ‌

تناسب الإرسال ‌

يجب أن يتطابق الملعب بدقة مع ملف تعريف الأسنان للرسالة المسننة (الانحراف ≤1 ٪) ، وإلا فإنه سيؤدي إلى تخطي الأسنان وارتداء غير طبيعي.

شفرة

كود نسخ

مثال: 08B سلسلة الملعب 12.7 مم → مطابقة مع Sprockets من نفس الملعب

ترتبط سعة الحمل مع ‌

يرتبط الملعب بشكل إيجابي مع الحمل الشد النهائي ، على سبيل المثال

04C-1 سلسلة ‌: الملعب 6.35mm → الحد الأقصى تحميل 3.5kn

سلسلة 32B ‌: Pitch 50.8mm → Ultimate Load 250.4kn

معيار نظام الحجم ‌

مقارنة الملعب القياسية السائدة

رقم السلسلة ‌ ‌ pitch (mm) ‌ ‌ سيناريو قابل للتطبيق ‌

25 (ANSI) 6.35 نقل مكون الدقة

40 (ANSI) 12.7 ناقل ، معدات متوسطة الحجم

20A (GB) 31.75 CRANE MAIN CARVE

32B (ISO) 50.8 سلسلة شاقة لآلات التعدين

(أدخل أمثلة مقارنة نموذج النموذج والمشهد هنا)

ملاحظات المواصفات الخاصة ‌

انحراف الملعب للقرص ‌: يجب أن يكون الملعب الفعلي للرسالة المسننة لا يزيد عن 0.1 ٪ مع السلسلة ؛ خلاف ذلك ، سوف يسارع التآكل.

التصميم غير القياسي ‌: يمكن أن تصل الملعب لسلسلة التعدين إلى 92 مم (مثل طراز 26 × 92 مم) ، وهو مناسب للأحمال الثقيلة للغاية.

(يوضح التوضيح طريقة قياس مسافة مركز الأسطوانة وتأثير انحراف الملعب)

النقاط الرئيسية للاختيار ‌

عند اختيار الملعب ، من الضروري التأكيد بشكل متزامن:

قطر الأسطوانة (يؤثر على مقاومة التآكل ، على سبيل المثال ، قطر 16B الأسطوانة هو 15.88 ملم)

العرض الداخلي للقسمة الداخلية (تحددها الفجوة مع لوحة السلسلة ، على سبيل المثال ، العرض الداخلي لسلسلة 12A هو 11.68 ملم)

تصنيف سيناريو التطبيق

تحميل الضوء ‌ (<3kn): حدد سلسلة قسم صغير (على سبيل المثال 03b/6.35mm)

الحمل الثقيل ‌ (> 100kn): حدد سلاسل الملعب الكبيرة (على سبيل المثال 24B/38.1 مم)

تحذير ‌: إنه محظور تمامًا لخلط سلاسل المعايير المختلفة (مثل ANSI و ISO) في آلات البناء ، لأن هذا قد يؤدي إلى تعطل الفشل.
