طريقة صب القذيفة القذيفة دلو - الوحدة الأولى

طريقة صب القذيفة القذيفة دلو - الوحدة الأولى

المجال الفني
يتم تطبيق الاختراع على مجال الصب ، ويرتبط بقبلة القذيفة ، وهي مناسبة لإنتاج أسنان دلو من أجزاء مقاومة للارتداء من الحفارات.
خلفية
أسنان الجرافة هي مصبوب مقاومة للارتداء مع أكبر استهلاك في الحفارات الهندسية للآلات ، ويجب أن تكون أسنان الجرافة موحدة في صلابة عالية وارتفاع صلابة ، ويتم تصنيع أسنان الجرافة في الغالب من خلال الصلب أو الجودة المفقودة ، ويتم تبنيها في الجودة الجاهزة. بشكل عام ، يجب أن تتعرض أسنان الجرافة للمعالجة الحرارية للحصول على مقاومة عالية للارتداء ، ويتم تقسيم المعالجة الحرارية لعلاج الصلب الأسنان دلو إلى معالجة الانسحاب ، والتبريد ، والمعالجة المتقاطعة وما شابه.

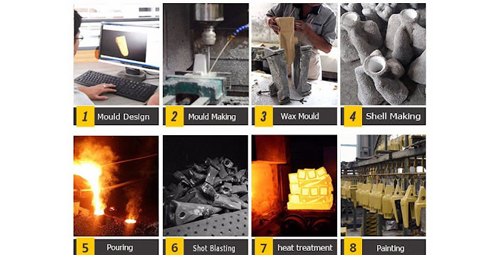

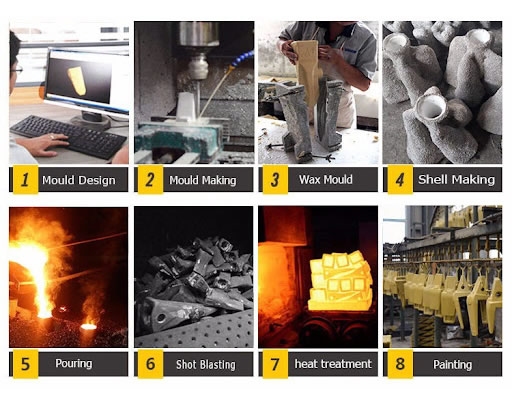

يتم إجراء صب قالب القذيفة أولاً لتصنيع قالب القشرة ، الرمال المسبقة التي تتكون من مزيج من رمل السيليكا أو رمل الزركون والراتنج مصبوب وملفور في صفيحة المعادن مسبقًا إلى حوالي 280-320 ℃ ، يتم تضافح اثنين من الأدوات الدبانية ، ودبوسًا ، يتم وضع اللباس في صناديق الرمال ، ويتم إضفاء بعد التبريد. من أجل ضمان قوة صب قالب القشرة ، لا يقل سماكة قالب القشرة بشكل عام ، فإن الرمال المسبقة باهظة الثمن كبيرة في المواد وارتفاعها في تكلفة الإنتاج ، وبالتالي ، حتى لو كانت جودة السطح من صب الأسنان جيدة ، فإن المصنعين الذين يعتمدون قالب القشرة قليلون.

طريقة صب القشرة قذيفة دلو

الإفصاح عن الاختراع: يتم توفير
المشكلة التقنية التي يتم حلها عن طريق الاختراع على النحو التالي: يتم توفير طريقة الصب لقشرة الأسنان دلو ، ويتم تقليل سمك القشرة ، ويتم تقليل تكلفة الإنتاج.
المخطط الفني الذي تم تبنيه عن طريق الاختراع هو كما يلي: يشتمل صب قالب قذيفة الأسنان على دلو ، ويتضمن صب صندوق الرمل والسكب ، حيث يشتمل صب صندوق الرمل على الخطوات التالية: 1) و (3) نمذجة الصندوق العلوية: يتم إرسال الرمال المسبقة في تسخينها ، وتصلب تجويف القولات المعدنية العالية ، وقلة القولان العلوي ، لا تزيد قشرة الختم من 3 مم لتقليل كمية الرمال المسبقة ، كما أن الحد الأدنى لسمك القالب المعدني هو الأفضل. ثم إزالة القالب المعدني العلوي ، واستبدل القالب المعدني العلوي بجسم علوي الصندوق ، والتحقق من قالب القشرة ، وإصلاح الجزء المحلي غير المشكل من قالب القشرة العلوية أو قشرة ختم الصندوق باستخدام الرمال المسبقة ، والتأكد من أن صندوق الرمال قد تم تفريغه ومحكم الهواء. ووضع قالب قذيفة بوابة صب على بوابة صب داخلية ، مع إضافة لقطات فولاذية في جسم الصندوق العلوي ، وتجاهل الفتحة العلوية لجسم الصندوق العلوي بعد ملء لقطات الصلب ، وتغطي فيلمًا زراعيًا ، وتفريغ الصندوق العلوي ، ويتم تجريده من القالب المعدني السفلي وإزالة لإنهاء صب الصندوق العلوي. 2) صب المربع السفلي: يتم إرسال الرمال المسبقة إلى تجويف القالب المعدني الموضوق أفقياً عن طريق الهواء عالي الضغط ، ويتم تسخينه وتصلبه لتشكيل قالب قذيفة منخفض وقشرة ختم الصندوق ، بحيث لا يكون سمك القشرة السفلى من القشرة السفلى والسماكة في صناديق الصناديق أكثر من 3 مم من أجل تقليل كمية الرمال المسبقة ، والكمية الحد الأدنى من السمك المعدني. وإزالة القالب المعدني العلوي ، واستبدال القالب المعدني العلوي بجسم مربع سفلي ، والتحقق من قالب القشرة ، وإصلاح الجزء المحلي غير المشكل من القالب السفلي أو قشرة إغلاق الصندوق باستخدام الرمل المسبق ، والتأكد من أن صندوق الرمال قد تم تفريغه ومحكم الهواء. وإضافة لقطات فولاذية في جسم الصندوق السفلي ، وقم بتخليص الفتحة العلوية لجسم الصندوق السفلي بعد ملء اللقطات الفولاذية ، وتغطي فيلمًا زراعيًا منخفضًا ، وتفريغ الصندوق السفلي ، ويتم ترسيخه من القالب المعدني السفلي وإزالة لإنهاء نمذجة الصندوق السفلي. 3) تجميع الصندوق: يتم قلب الصندوق السفلي ووضعه أفقياً على طاولة صب الاهتزاز ، ويتم وضع قلب الرمل وثابتة ، ويتم وضع الصندوق العلوي وتوسيعه مع الصندوق السفلي. 4) تغطية بطبقة عزل الحرارة: ورمل الكوارتز أو طبقات القطن الملتوية للحرارة تتم تغطية على السطح العلوي ومحيط صندوق الرمال. يتم الانتهاء من صب على طاولة صب الاهتزاز ، وصندوق الرمل في حالة فراغ أثناء صب ، يتم تنفيذ الاهتزاز فورًا بعد صب ، ويتم إيقاف الاهتزاز قبل إزالة الفراغ. يتبنى الاهتزاز اهتزازًا منخفض التردد منخفض السعة ، لا تزيد السعة عن 5 مم ، والتردد يتراوح بين 100 و 200 هرتز.
الاختراع له آثار مفيدة: يتم تقليل سمك قالب القشرة بنحو نصف ، ولا يتم إنشاء أي نفايات قالب القشرة ، ويتم تقليل كمية الرمال المسبقة إلى حد كبير. يتم الجمع بين القشرة الرقيقة والطبقة الملتوية للحرارة معًا ، بحيث يتم حل التناقض بين زيادة سرعة التصلب وتقليل سرعة التبريد في الصب ، ويتم تجنب الشقوق الناتجة عن الإجهاد في درجة الحرارة وتجنب الإجهاد الهيكلي ، ويتم تنقيح الحبيبات البلورية الصب مع صب الاهتزاز ، ويتم تبسيط عملية المعالجة الحرارية.
الرسومات
التين. 1 هو منظر تخطيطي لقارورة صب قشرة الأسنان.
تين. 2 هو مخطط تخطيطي يوضح تصنيع قشرة أعلى من أسنان دلو.
تين. 3 هو رؤية تخطيطي لشكل الصندوق العلوي للأسنان.
حيث: الرمال 1-Quartz ، العفن الزراعي 2-upper ، لقطة من 3 من الفولاذ ، 4-sprue ، قذيفة القشرة ذات 5 جوانب ، جسم مربع 6-upper ، جسم الصندوق 7-lower ، فيلم زراعي 8-lower ، aborm metal 9-sand ، agbl-lower joll ، 11-box sealing jard ، 12-vacuum ablection ، 13-upper metal aborm.
وصف تفصيلي
الشكل. 1 هو رسم تخطيطي هيكلي تخطيطي لصندوق رملية صب قشرة الأسنان من حفارة ، حيث يتم تشكيل صندوق الرمل عن طريق الجمع بين الصندوق العلوي وصندوق أسفل ، ويضم صندوق واحد قطعتين أو أربع قطع. يتم تغطية الفتحة السفلية لجسم الصندوق العلوي 6 بنوع القشرة العلوية 5 وقشرة إغلاق الصندوق 11 في الجزء السفلي من جسم الصندوق العلوي ، ويفضل استخدام سمك القشرة العلوية 5 وقشرة إغلاق الصندوق 11 ، ويفضل استخدام الحد الأدنى لسمك تشكيل القالب. اصعد جزء السقف وتغطية الفم الأخير من الصندوق 6 من آخر ألواح بلاستيكية لاستخدام المزرعة 2 ، صعودًا إلى داخل الصندوق 6 وملء اللقطة 3 ، والتصميم يحتوي على واجهة فراغ 12 في المربع الأخير 6 ، ويسحب عداء 4 أسنان دلو الصب الممولة ويضيف إلى أعلى من الكبرى. يتم تغطية الصندوق بقذيفة أسفل 10 وقشرة ختم الصندوق 11 ، يتم تغطية الفتحة العلوية للصندوق السفلي 7 بواسطة القشرة السفلية 10 وقشرة إغلاق الصندوق 11 ، وسمك القشرة السفلية 10 وقشرة ختم الصندوق 11 لا تزيد عن 3 مم ، والحد الأدنى لسمك تشكيل القالب أفضل. يتم تغطية الجزء السفلي من الصندوق السفلي بواسطة فيلم زراعي أقل 8 عند الفتحة السفلية للربع السفلي 7 ، تمتلئ الصندوق السفلي 7 بالقطات الفولاذية 3 ، ويتم تزويد الصندوق السفلي 7 أيضًا بواجهة فراغ 12. يتم منع انهيار الصندوق. عندما يتم الجمع بين الصندوق العلوي والمربع السفلي ، يتم وضع Core 9 الرمال 9 ووضعها في تجويف الصب وثابتة ، ويتم تغطية السطح العلوي والمحفوظات في صندوق الرمال بأكمله بواسطة رمال الكوارتز 1 بعد الجمع بين الصناديق.
