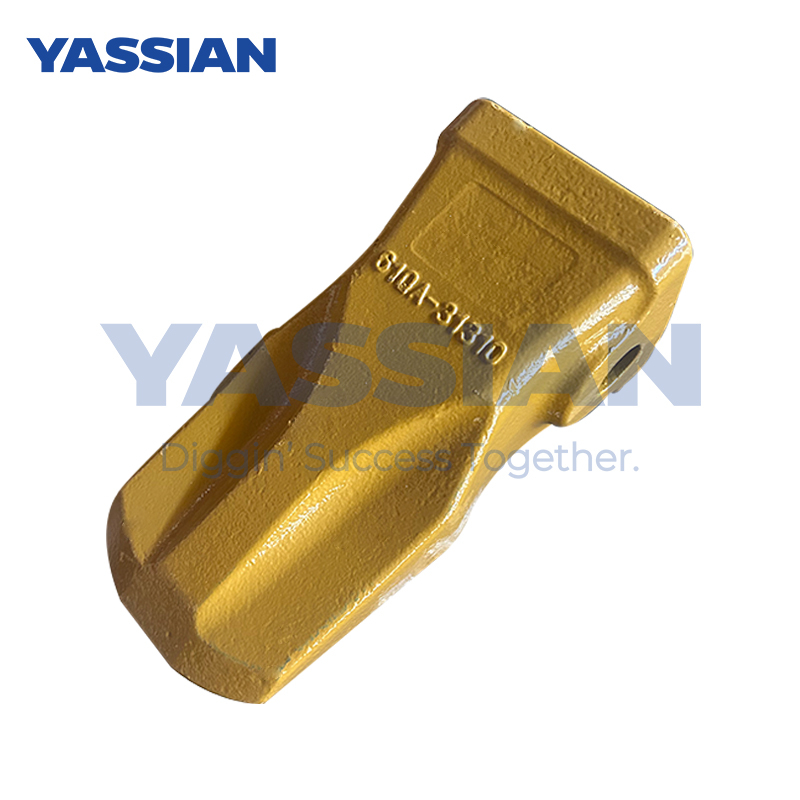

أسنان Piranha لدلو الجرار 61QA-31310 الأرض قطع الغيار المعدات

كيف يسحب دفن السحب وحماية أنبوب زيت الكابل

يحقق ضرس السحب (أو سلسلة السحب) جر وحماية الكابلات وأنابيب النفط وأنابيب الهواء وخطوط الأنابيب الأخرى من خلال تصميم هيكلي محدد. الآلية الأساسية هي كما يلي:

1. آلية الجر وضبط النفس

الاتجاه المطلوب ‌

يتكون الجزء الداخلي من سلسلة السحب من وحدات ارتباط سلسلة متصلة في سلسلة لتشكيل مسار مغلق ، مما يقيد خط الأنابيب للتحرك داخل مسار مسبق ، وتجنب التشابك أو التعقد.

افصل خطوط أنابيب مختلفة (مثل كابلات الطاقة وخطوط الإشارة) بواسطة الفواصل أو شرائط العزل لمنع التداخل المتبادل.

حركة متزامنة ‌

يتم تثبيت طرفي سلسلة السحب على التوالي على الطرف المتحرك والنهاية الثابتة للمعدات. عند تشغيل الجهاز ، تتحرك سلسلة السحب ككل ، مما تسبب في توسيع خطوط الأنابيب الداخلية والتعاقد بشكل متزامن.

يضمن تصميم مفصل السلسلة دوران مرن وتكييف مع الحركات المركبة مثل الترددة والدورة.

الثاني. وظائف الحماية الأساسية

مقاومة للأضرار الجسدية ‌

حماية الضغط ‌: يقاوم الغلاف البلاستيكي المعدني أو الهندسي التأثيرات الخارجية والتداول (على سبيل المثال ، يمكن لسلاسل السحب الفولاذية والألومنيوم مقاومة الأحمال التي تزيد عن 2000n).

anti-ear ‌: تتدحرج خطوط الأنابيب وتفرك داخل سلسلة السحب لمنع التجريف المباشر على سطح المعدات.

التحكم في دائرة نصف قطر الانحناء ‌

أخذ أقصى دائرة نصف قطرها الانحناء في خط الأنابيب كمرجع ، تتم إضافة هامش إضافي بنسبة 10 ٪ كقيمة تصميم نصف قطر الانحناء لسلسلة السحب لمنع الانحناء المفرط من التسبب في كسر خطوط الأنابيب.

حماية البيئة ‌

توفر سلسلة السحب المغلقة درجات حماية IP54/IP65 ، مما يمنع الملوثات بشكل فعال مثل قطع السوائل والغبار وبقع الزيت.

تدعم المواد المقاومة للدرجات الحرارة العالية (مثل النايلون) التشغيل طويل الأجل في بيئة عالية الحرارة من 150 ℃.

ثالثا. متطلبات التصميم الرئيسية

مساحة محفوظة ‌

يجب ألا يتجاوز ملء خط الأنابيب 85 ٪ من التجويف الداخلي لسلسلة السحب لضمان مساحة حركة حرية.

الإدارة الهرمية ‌

يجب وضع خطوط الأنابيب ذات الاختلافات الكبيرة في القطر بشكل منفصل ، ويجب توزيع الوزن بالتساوي (باستخدام لوحات العزل).

حساب طول ‌

صيغة طول سلسلة السحب: L = S/2 + R + P + 2T

(S: السكتة الدماغية ، R: دائرة نصف قطر الثني ، P: إزاحة نهاية ثابتة ، T: الملعب).

رابعا. الفعالية الفعلية

امتداد العمر ‌: تحت حماية سلسلة السحب ، يمكن تمديد عمر خط الأنابيب إلى أكثر من ثلاثة أضعاف التعرض المباشر (على سبيل المثال ، في حالة واحدة ، زاد عمر الكابل من 3 أشهر إلى 28 شهرًا).

تخفيض معدل الفشل ‌: يقلل الأسلاك المنظمة من فشل المعدات الناتجة عن تشابك خطوط الأنابيب (ينخفض معدل فشل تطبيق خط إنتاج السيارات بنسبة 72 ٪).

من خلال التصميم التعاوني أعلاه ، يوفر Drag Sprocket حماية منهجية لخطوط الأنابيب في ظل ظروف العمل الديناميكية ، وتصبح 'Lifeline Guardian ' للتشغيل المستقر للمعدات الصناعية.
