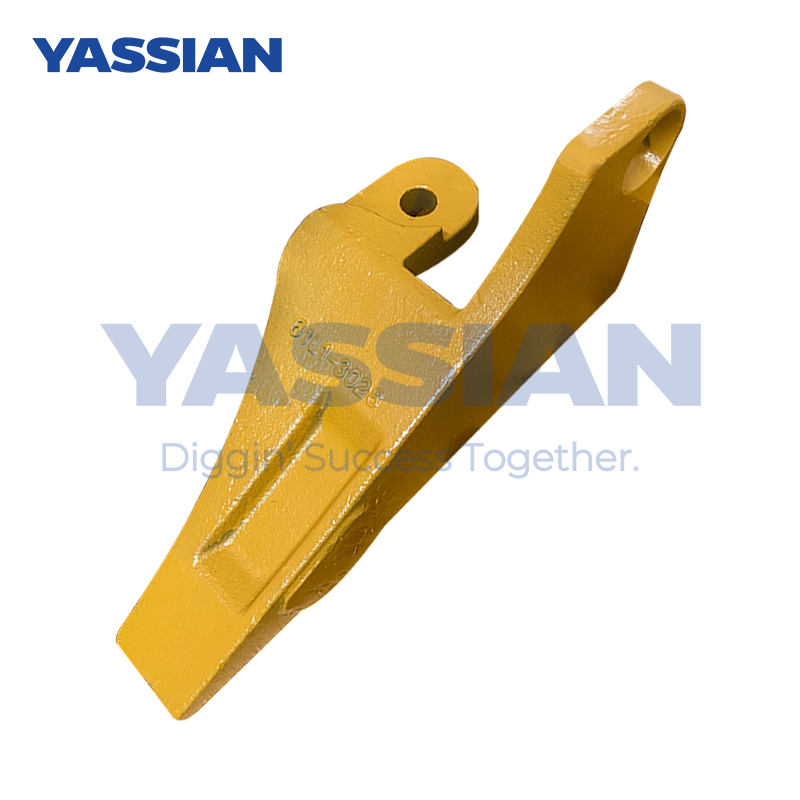

61L1-3028
YASSIAN or Your's
كاتربيلر
وصف المنتج
عملية إعادة التصنيع وإصلاح أسنان الجرافات
فيما يلي العملية القياسية والنقاط الرئيسية الفنية لإعادة تصنيع وإصلاح أسنان الجرافات في آلات البناء:
1. مرحلة المعالجة
تقييم الأجزاء القديمة وتخليصها
اكتشاف الكراك : يمكن إصلاح اختبار الاختراق للشقوق في طرف الأسنان/الجذر ، بطول ≤ 1/3 من عرض الأسنان وليس الاختراق.
المعالجة السطحية : blast sandblast لإزالة طبقة الصدأ إلى درجة SA2.5 (خشونة RA≤12.5μm) ، ولمناطق الإدماج الرملية العنيدة ، تنقع وشطف مع حمض الهيدروفلوريك ؛
تحديد التآكل : ينطبق إصلاح السطح عندما يكون ارتفاع الأسنان المتبقي ≥60 ٪ ؛ خلاف ذلك ، يتم إلغاؤه.
(أدخل مخطط التشغيل لتنظيف الرمل والكشف عن الأجزاء المستخدمة)
الثاني. عملية الاستعادة الأساسية
استعادة تعزيز القمي
عملية التوضيح :
سخن الركيزة إلى أعلى من 100 ℃ وطبقة تراكب بواسطة طبقة مع أقطاب J507 (GB/T 5117).
المطرقة على الفور لإطلاق الإجهاد بعد اللحام كل طبقة. يجب التحكم في درجة حرارة الطبقة البينية في ما لا يزيد عن 200 ℃.
تعزيز الألواح المقاومة للارتداء : الجزء الأمامي من طرف الأسنان متصل بلوحة فولاذية مقاومة للبلى بحجم 30 مم ، وكلا الطرفين ملحومين تمامًا وثابتة.
إصلاح العيوب الهيكلية
علاج الكراك :
اصنع شطبة على شكل 60 درجة فولت وملءها بسلك اللحام ER307 بواسطة Argon Arc Welding.
حفر ثقب مضاد لـ φ3mm في نهاية الكراك.
إعادة بناء جذر الأسنان : بعد طحن الأخدود البالية ، يتم تمييز طبقة كربيد التنغستن (صلابة ≥ 60 HRC).
(أظهر مقاطع فيديو تشغيل اللحام وكسمة الليزر من اللوحات المقاومة للارتداء
ثالثا. ما بعد المعالجة والتجميع
استعادة الحجم والتشطيب
تشكيل طحن : استعادة ملف تعريف طرف الأسنان ، فيليه انتقال R≥0.4m ؛
تسوية سطح التثبيت : عندما يكون التشوه أكبر من 0.5 مم ، يتم استخدام التسوية الباردة مع مقبس هيدروليكي.
الحد من تجديد المكون
إصلاح الحشية : اربط حشية الحد مع كماشة ومطرقة لتقليل الفجوة حتى تناسبها.
مجموعة عمود الدبوس : اضغط على حشية الإصلاح في فتحة مقعد الأسنان ومطرقة عمود الدبوس من خلال فتحة الحد.
(مقارنة الصور قبل وبعد الإصلاح/صورة مجهرية للطبقة المقاومة للارتداء
رابعا. معايير قبول الجودة
يتطلب المؤشر طريقة الكشف
صلابة طبقة السطح هي -55 HRC ، ويستخدم اختبار صلابة LEB لقياس متعدد النقاط
تحليل قسم المعادن من المسامية <2 ٪ (نسبة الحجم)
تم إجراء اختبار شد 30KN للتأكد من أن عمود دبوس الاستقرار لم يكن فضفاضًا بعد التمسك
لا تقوم بإصلاح المشهد :
يبلغ شرائح R في جذر الأسنان أقل من 0.2 متر أو أن هناك شقوق شبكية.
انخفضت الطبقة المتصلب للركيزة تمامًا (صلابة <40 HRC).
(مخطط تخطيطي لعملية فحص القبول
